Программный RAID 1 для Windows Server 2019: зеркало системы, UEFI и восстановление

Программное зеркало позволяет сохранить копию системного тома Windows Server 2019 на втором накопителе. Для загрузки после отказа основного диска требуется отдельно подготовить EFI-раздел и загрузочную конфигурацию: одного зеркалирования C: недостаточно.

Ниже — инструкция для UEFI и GPT, дополненная проверками загрузки и восстановления. Скриншоты показывают лабораторный пример из материала True System.

Перед началом

Microsoft считает динамические диски устаревшей технологией и не рекомендует их для новых развёртываний. Для нового сервера стоит рассмотреть аппаратное зеркало загрузочных дисков. Эта процедура полезна при обслуживании существующей конфигурации. Позиция Microsoft и подготовка к преобразованию дисков.

Сделайте резервную копию и подготовьте установочный носитель.
Работайте из командной строки cmd с правами администратора.
Проверьте диски по модели, размеру и разметке. Здесь диск 0 содержит Windows, диск 1 — пустой накопитель для зеркала.
На втором диске должно хватать нераспределённого пространства для всего тома C: и служебных разделов. Буквы P: и S: должны быть свободны.

Зеркало повторяет изменения данных, включая ошибочное удаление, поэтому резервное копирование остаётся необходимым.

1. Проверить разметку первого диска

В примере система установлена на GPT-диск с EFI 260 МиБ и MSR 16 МиБ. Это параметры примера: на существующем сервере сначала снимите фактическую разметку. Разделы восстановления удалять ради совпадения со скриншотом не нужно.

diskpart
list disk
select disk 0
detail disk
list partition
list volume

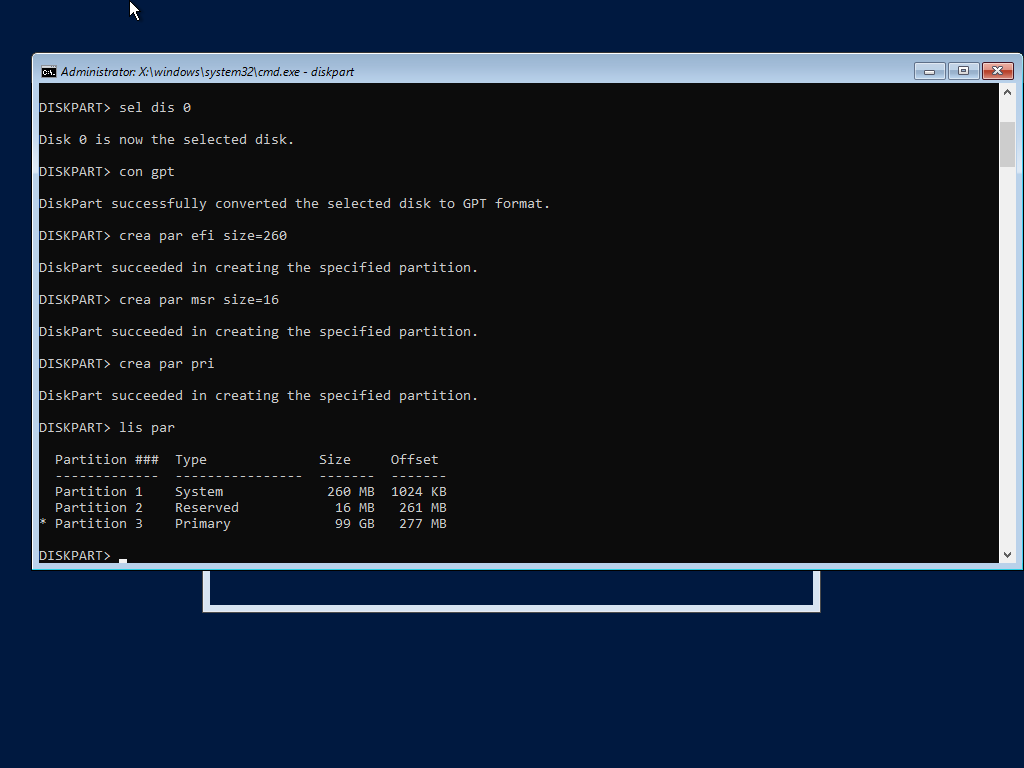

Пример разметки GPT-диска перед установкой Windows Server 2019 — EFI, MSR и основной раздел на первом диске.

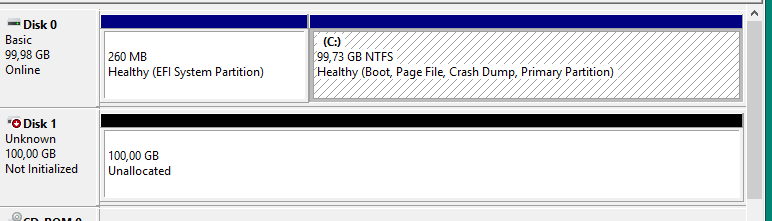

Управление дисками после установки Windows Server 2019 — Исходная конфигурация после установки ОС.

2. Подготовить второй накопитель

Следующие команды предназначены только для пустого диска 1. Если он уже содержит разделы с данными, остановитесь. Для уже инициализированного GPT-диска повторное convert gpt не требуется.

select disk 1
detail disk
convert gpt
list partition

Если автоматически создан только MSR, удалите именно его после проверки типа и номера:

select partition 1
delete partition override
create partition efi size=260
create partition msr size=16
list partition

Размеры EFI и MSR подставьте из своей разметки. Остальное пространство оставьте свободным: отдельный основной раздел на втором диске сейчас не создаётся.

3. Создать зеркало системного тома

select disk 0
convert dynamic
select disk 1
convert dynamic
select volume C
add disk=1
exit

Команда add работает с выбранным простым томом. Для зеркала нужен другой диск с достаточным свободным местом. Без параметра wait команда возвращает управление до завершения синхронизации. Откройте diskmgmt.msc и дождитесь окончания процесса. Синтаксис и ограничения DiskPart add.

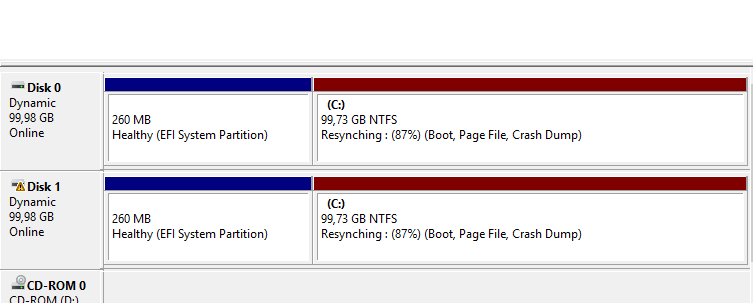

Синхронизация зеркального тома Windows Server — Копирование данных на вторую половину зеркала.

4. Подготовить EFI и загрузочное меню

Выберите EFI-разделы по фактическим номерам. В примере это раздел 1 на обоих дисках. Форматируется только новый EFI на диске 1; EFI работающей системы форматировать нельзя.

diskpart
select disk 1
select partition 1
detail partition
assign letter=S
format fs=fat32 quick
select disk 0
select partition 1
assign letter=P
exit
bcdedit /enum
bcdedit /copy {bootmgr} /d "Windows Boot Manager Cloned"

Последняя команда вернёт новый GUID. Подставьте его вместо {GUID_CLONED}. Параметры утилиты описаны в справке BCDEdit:

bcdedit /set {GUID_CLONED} device partition=S:
bcdedit /enum all

Экспортируйте BCD и скопируйте EFI. В этом варианте рабочий BCD и его журналы исключены из Robocopy; на второй диск устанавливается экспортированная копия. Ключи /e, /r, /w и /xf описаны в справке Robocopy:

bcdedit /export P:\EFI\Microsoft\Boot\BCD.mirror
robocopy P:\ S:\ /e /r:0 /w:0 /xf BCD BCD.LOG*
copy /y S:\EFI\Microsoft\Boot\BCD.mirror S:\EFI\Microsoft\Boot\BCD
bcdedit /store S:\EFI\Microsoft\Boot\BCD /enum all

Проверьте результат каждой команды. Если копирование не удалось, к проверке отказа не переходите. После успешной проверки удалите только временные файлы:

del P:\EFI\Microsoft\Boot\BCD.mirror
del S:\EFI\Microsoft\Boot\BCD.mirror

Метод подготовки EFI и дополнительной записи описан в инструкции Microsoft по зеркалированию загрузочного GPT-диска. Документ использует примеры Windows Server 2008; размеры служебных разделов из него нельзя переносить на Server 2019 без проверки. При изменениях BCD обновляйте копию на втором EFI.

Две записи Windows Boot Manager в меню UEFI — Отдельный пункт загрузки для второго накопителя.

5. Проверить загрузку без основного диска

После завершения синхронизации выключите сервер и временно отключите основной диск. В UEFI выберите Windows Boot Manager Cloned, затем Windows Server — secondary plex. Успешная загрузка подтверждает работоспособность резервного пути.

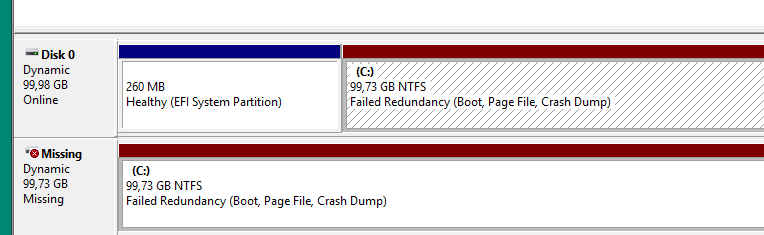

Зеркальный том после отключения одного диска — Система работает, но избыточность потеряна.

6. Восстановить зеркало

Вернувшийся диск может содержать устаревшую копию Windows. Загружайтесь с актуального накопителя и заново проверьте номера дисков: после отключения они могут измениться.

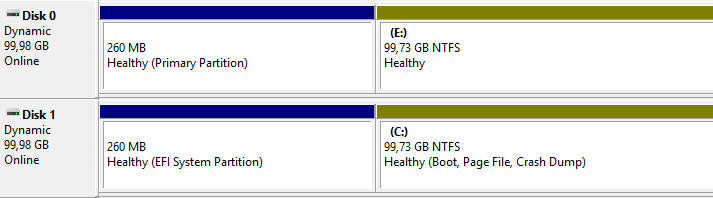

Два отдельных тома после нарушения зеркала — Пример рассогласованного состояния дисков.

При замене накопителя восстановите EFI и MSR, добавьте новый диск к актуальному тому, дождитесь синхронизации и повторите настройку загрузки. Не удаляйте тома и записи BCD по номерам или GUID из чужого примера. Сначала определите действующую копию системы и недоступные записи через detail volume и bcdedit /enum all.

Что проверить перед возвратом сервера в работу

Синхронизация завершена, том исправен.
Загрузка проверена с каждого накопителя отдельно.
После восстановления обновлён второй EFI и повторён тест.
Резервная копия доступна и проверена.

Оригинал и скриншоты: True System — «Установка Windows Server 2019 на программный RAID-1», 10 августа 2021 года.
